风电灌浆料

时间：2020/1/13 来源：本站点击：次

风电底座安装灌浆料

产品特点Features

荣达信4年积淀，专注专业RONG DAXIN 4 YEARS OF EXPERIENCE. FOCUS ON PROFESSIONAL
A、在工地直接加水搅拌即可使用，施工方便快捷。 B、流动性好，保持时间长，具有很好的粘聚性，不分层离析，不泌水。 C、具有微膨胀性能，硬化后结构致密，不收缩开裂，具有较好的***和韧性。 D、1天、3天、28天抗压强度可分别达到40MPa、60MPa、80MPa以上。

风电基础灌浆料使用方法：

A、基面处理：灌注前，要把填充空间清理干净，主要是粉尘、油污和其它污垢等；修补裂缝等时，基面用清水湿润到饱和，但施工时不应留有明水。

B、根据施工面积或单位时间施工面积计算粉料量及用水量，每次拌和量应保证在砂浆失去流平性前全部施工完毕。

C、水料比：水：料=0.13-0.15：1

D、搅拌：先将水加入搅拌桶内，然后加入称好的灌浆料，边投料边用电动搅拌枪搅拌，直到粉料全部加完，再继搅拌2-3分钟，使浆料均匀。

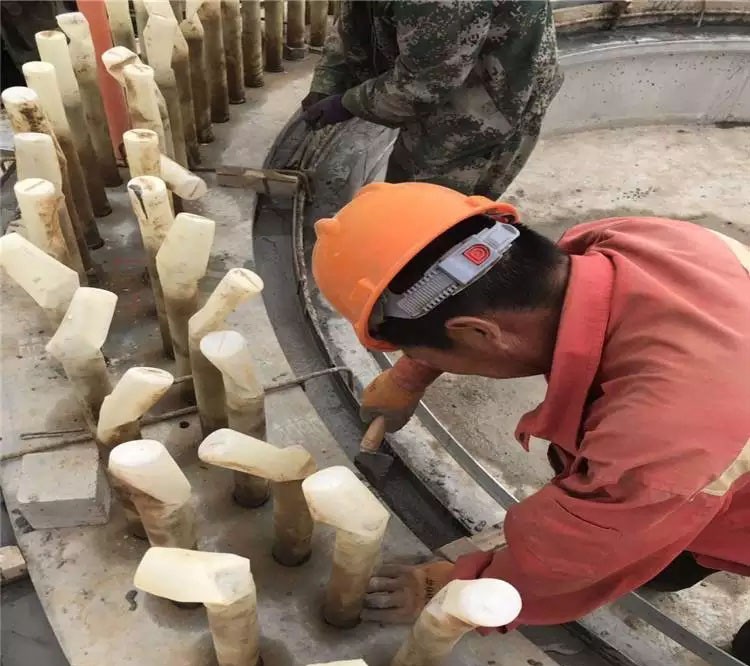

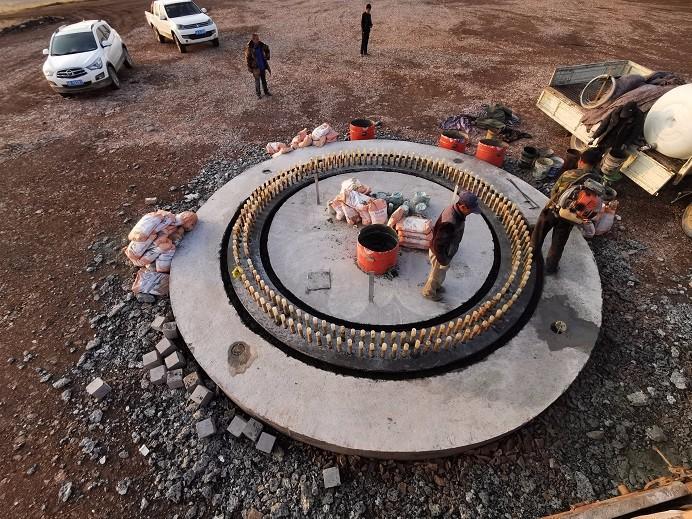

E、施工：将拌和好的料浆均匀倒于处理好的基面上，自流平即可。流平应在可施工时间内完成，施工后的机具应立即用水冲洗干净。

F、养护、灌注完毕后，应立即喷洒养护剂或覆盖塑料薄膜，关加盖草袋或岩棉被。表面见干时立即浇水，养护期为3-7天

风电基础灌浆料实验数据；

项目		技术指标	单位	实测值
流动度	初始	≥320	mm	330
流动度	半小时	≥ 240	mm	280
泌水率		≤1.0	%	0
凝结时间	初凝	>10	min	15
凝结时间	终凝	≤3	h	2.5
抗压强度	30min	≥20	MPa	31.5
	1h	≥25	MPa	29.8
	2h	≥30	MPa	33.4
	3d	≥ 50	MPa	50.5
	28d	≥85	MPa	120.9
抗折强度	24h	≥10	MPa	10.8
膨胀率	28d	0.02~0.1	%	0.03
弹性模量	28d	≥30	Gpa	30.7
备注：试验水料比0.13-0.15

注意事项；

A、加水量不能过多，以免料浆泌水和离析；打开包装袋后，应尽快将本品用完。

B、可施工时间视环境温度而定。在20℃时为搅拌后30分钟内。

C、通过搅拌无法恢复流动性的料浆切忌不可再次加水混合搅拌再用。

D、材料用量2100-2200kg/立方米。

包装与贮存：

本品采用防潮包装袋包装，每袋50kg。应存贮于通风、干燥的仓库内，超过须经试验检测方可使用。
